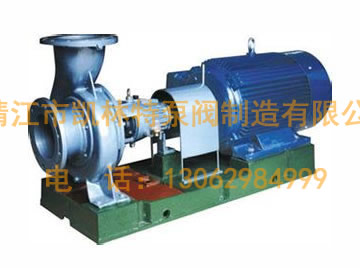

| ZA化工流程泵 |
|
| |
一、ZA、ZAO、ZE石油化工泵概述
ZA、ZAO、ZE石油化工泵為單級單吸懸臂式離心泵，主要用于石油、化工、合成纖維、化肥、電站、冶金、食品及醫藥等工業部門輸送清潔或含有顆粒的液體、低溫或高溫的液體
中性或有腐蝕性的液體，輸送介質的溫度一般為 -45 ℃ -180 ℃。
ZA、ZAO、ZE石油化工流程泵，是根據API160和VDMA24297（輕/中型）規范設計的。
二、ZA、ZAO、ZE石油化工泵產品特點
ZA、ZAO、ZE石油化工泵泵為單級、臥式、蝸殼泵。泵體為腳支撐，單吸葉輪。軸向吸入，徑向排出；
根據使用條件采用前、后密封環及平衡孔進行水力平衡；
填料箱具有冷卻或加熱管接頭。軸封采用填料密封，也可采用單端面或雙端面機械密封。配有冷卻、沖洗或密封液系統。
吸入及排出管法蘭的額定壓力等級相同。
軸承用潔凈的 22 號機械油潤滑。
泵的旋轉方向：從原動機端看，為順時針旋轉。
三、ZA、ZAO、ZE石油化工泵使用范圍
ZA、ZAO、ZE化工泵適合輸送清潔或含有顆粒的液體，低溫或高溫的液體，中性或有腐蝕性的液體。
口徑25-400mm
流量范圍（ Q）：9～2600m3/h
揚程范圍（ H）：8～300m
環境溫度（℃）：≤ 40℃
介質溫度（℃）： -20℃～+140℃
介質密度（ρ） : ≤0.03kg/m3
轉速（ r/min）：1450～2900r/min
系統 高工作壓力（ Mpa）：≤4.6Mpa
三、ZA、ZAO、ZE石油化工泵主要用途
煉油廠泵、石油化工學工業泵、煤加工工業泵和低溫工程泵；
化學工業泵、造紙紙漿業泵、制糖業和普通流程工業泵；
供水廠泵、海水淡化廠泵；供暖和空氣調節系統泵；
發電廠泵；
環境保護工程泵；
船舶及海上工業泵等。
四、ZA、ZAO、ZE石油化工泵型號意義
ZA(ZAO/ZAE) 25-200
ZA-閉式葉輪
ZAO-半開式葉輪
ZAE-高溫中間支撐
25-出口直徑
200-葉輪名義直徑
五、ZA、ZAO、ZE石油化工泵結構圖
點擊此處ZA、ZAO、ZE石油化工泵結構圖
六、ZA、ZAO、ZE石油化工泵性能曲線選型圖譜
點擊此處查看ZA、ZAO、ZE石油化工泵性能曲線選型圖譜 |
| 七、ZA、ZAO、ZE石油化工泵清水性能參數表 |
型號 |
流量 |
揚程
(m) |
轉速
(r/min) |
軸功率 |
電機功率 |
效率
（%） |
必需汽蝕余量
(NPSH) |
葉輪直徑
(mm) |
M3/h |
L/s |
kw |
ZA25-200 |
11.5 |
3.2 |
49 |
2950 |
3.8 |
5.5 |
42 |
1.6 |
209 |
5.8 |
1.6 |
12 |
1475 |
0.55 |
1.1 |
38 |
1.2 |
209 |
ZA40-160 |
28 |
7.8 |
33 |
2950 |
3 |
5.5 |
62 |
3 |
169 |
14 |
3.9 |
8 |
1475 |
0.53 |
1.1 |
59 |
0.8 |
169 |
ZA40-200 |
29 |
8.2 |
53 |
2950 |
7.5 |
11 |
58 |
2.2 |
209 |
14.5 |
4.1 |
13 |
1475 |
1.1 |
1.5 |
55 |
0.8 |
209 |
ZA40-250 |
32 |
8.9 |
78 |
2950 |
13.5 |
18.5 |
53 |
2.2 |
259 |
16 |
4.5 |
19.5 |
1475 |
1.8 |
3 |
43.5 |
0.75 |
259 |
ZA40-315 |
42 |
11.5 |
115 |
2950 |
30 |
37 |
46 |
1.25 |
324 |
21 |
5.8 |
29 |
1475 |
4.5 |
5.5 |
42 |
0.50 |
324 |
ZA50-160 |
50 |
14 |
34 |
2950 |
7.0 |
11 |
71 |
2.40 |
169 |
25 |
7 |
8.4 |
1475 |
0.87 |
1.5 |
69 |
0.75 |
169 |
ZA50-200 |
62 |
17 |
52 |
2950 |
13.5 |
18.5 |
68 |
2.6 |
209 |
31 |
8.5 |
13 |
1475 |
1.7 |
3 |
65.5 |
0.75 |
209 |
ZA50-250 |
70 |
19.4 |
82 |
2950 |
24 |
30 |
65 |
2.4 |
259 |
35 |
9.7 |
20 |
1475 |
3.2 |
4 |
62.5 |
0.7 |
259 |
ZA50-315 |
87 |
24.4 |
115 |
2950 |
50 |
55 |
56 |
2.2 |
324 |
44 |
12.2 |
28 |
1475 |
6.5 |
11 |
53 |
0.5 |
324 |
ZA50-400 |
82 |
23.6 |
194 |
2950 |
92 |
110 |
48 |
2.0 |
409 |
41 |
11.8 |
48 |
1475 |
12.7 |
15 |
45 |
0.5 |
409 |
ZA80-160 |
94 |
26.5 |
32 |
2950 |
11 |
15 |
78 |
3 |
169 |
47 |
13.3 |
8 |
1475 |
1.5 |
2.2 |
72 |
1.4 |
169 |
ZA80-200 |
103 |
28.5 |
54 |
2950 |
20 |
30 |
76 |
3.2 |
209 |
51 |
14.6 |
13.5 |
1475 |
2.5 |
4 |
74 |
0.8 |
209 |
ZA80-250 |
127 |
35 |
82 |
2950 |
35 |
45 |
74 |
4 |
259 |
64 |
17.5 |
20 |
1475 |
5.4 |
7.5 |
72 |
1.3 |
259 |
ZA80-315 |
141 |
39 |
127 |
2950 |
76 |
90 |
69 |
4 |
324 |
70 |
19.5 |
33 |
1475 |
10 |
15 |
66.5 |
1 |
324 |
ZA80-400 |
171 |
47.5 |
187 |
2950 |
142 |
160 |
61 |
3.5 |
409 |
85 |
23.8 |
46 |
1475 |
19 |
22 |
58 |
0.8 |
409 |
ZA100-160 |
162 |
44.2 |
29 |
2950 |
16.5 |
22 |
81 |
5 |
169 |
81 |
22.1 |
7.2 |
1475 |
2.2 |
3 |
79.5 |
1.4 |
169 |
ZA100-200 |
193 |
53.1 |
50 |
2950 |
35 |
45 |
81 |
3.5 |
209 |
95 |
26.5 |
12.5 |
1475 |
3.5 |
5.5 |
79.5 |
1 |
209 |
ZA100-250 |
230 |
65 |
79 |
2950 |
62 |
75 |
81 |
4 |
259 |
115 |
32.5 |
20 |
1475 |
8 |
11 |
79.5 |
1 |
259 |
ZA100-315 |
250 |
70 |
126 |
2950 |
120 |
132 |
75 |
3.6 |
324 |
125 |
35 |
31.0 |
1475 |
15 |
18.5 |
73 |
1 |
324 |
ZA100-400 |
300 |
83 |
194 |
2950 |
225 |
- |
72 |
5.5 |
409 |
150 |
41.5 |
48 |
1475 |
27 |
37 |
70 |
1.4 |
409 |
ZA100-500 |
180 |
50.5 |
75 |
1475 |
50 |
75 |
70 |
1.5 |
514 |
ZA150-200 |
320 |
88 |
44 |
2950 |
45 |
55 |
83.5 |
6 |
209 |
160 |
44 |
11 |
1475 |
6 |
7.5 |
82 |
1.7 |
209 |
ZA150-250 |
390 |
108 |
74 |
2950 |
92 |
110 |
82 |
5.1 |
259 |
195 |
54 |
18.5 |
1475 |
12.5 |
15 |
80.5 |
1.7 |
259 |
ZA150-315 |
442 |
123 |
125 |
2950 |
200 |
|
87.5 |
6 |
324 |
220 |
61.5 |
32.5 |
1475 |
26 |
30 |
81 |
1.7 |
324 |
ZA150-400 |
260 |
72 |
51 |
1475 |
47 |
55 |
77 |
1.8 |
409 |
ZA150-500 |
300 |
84 |
77 |
1475 |
87 |
110 |
74 |
2 |
514 |
ZA150-560 |
335 |
91 |
104 |
1475 |
132 |
160 |
74.5 |
2.4 |
578 |
ZA150-630 |
360 |
99 |
115 |
1475 |
192 |
- |
63 |
8 |
648 |
ZA200-250 |
610 |
170 |
72 |
2950 |
140 |
160 |
84.5 |
9 |
259 |
305 |
85 |
17.5 |
1450 |
18 |
22 |
83.5 |
2.2 |
259 |
ZA200-315 |
350 |
98 |
30 |
1450 |
35 |
45 |
84.5 |
2 |
324 |
ZA200-400 |
426 |
118 |
50 |
1450 |
73 |
90 |
90 |
3.2 |
409 |
ZA200-500 |
495 |
137 |
84 |
1450 |
150 |
- |
81 |
2.8 |
514 |
ZA200-560 |
540 |
154 |
105 |
1450 |
208 |
- |
79.5 |
3 |
578 |
ZA200-630 |
580 |
160 |
132 |
1450 |
270 |
- |
77.5 |
3.2 |
648 |
ZA250-315 |
545 |
155 |
27 |
1450 |
48 |
55 |
86.5 |
2.7 |
324 |
ZA250-400 |
660 |
182 |
49 |
1475 |
107 |
182 |
82.5 |
3.2 |
409 |
ZA250-500 |
800 |
230 |
82 |
1475 |
220 |
- |
83 |
5 |
514 |
ZA250-560 |
860 |
240 |
106 |
1475 |
300 |
- |
82 |
4.1 |
578 |
ZA250-630 |
855 |
238 |
128 |
1475 |
350 |
- |
80.5 |
4.6 |
648 |
ZA300-400 |
1050 |
290 |
48 |
1475 |
160 |
- |
87 |
6 |
409 |
ZA300-500 |
1240 |
336 |
78 |
1475 |
320 |
- |
88 |
4.7 |
514 |
ZA300-560 |
1340 |
374 |
104 |
1475 |
455 |
- |
87 |
5.2 |
578 |
ZA300-630 |
1450 |
405 |
132 |
1475 |
595 |
- |
85 |
5.5 |
648 |
ZA400-500 |
1870 |
515 |
74 |
1475 |
450 |
- |
88 |
6 |
514 |
ZA400-560 |
2040 |
570 |
98 |
1475 |
610 |
- |
88 |
7.6 |
578 |
ZA400-630 |
2390 |
670 |
125 |
1475 |
950 |
- |
88 |
8.0 |
648 |
|
| |
| |
